ABB机器人之随机物料产生与抓取
声明:本媒体部分图片、文章来源于网络
版权归原作者所有,如有侵权,请与我联系删除。
本文就随机物料产生的smart 组件制作进行讲解

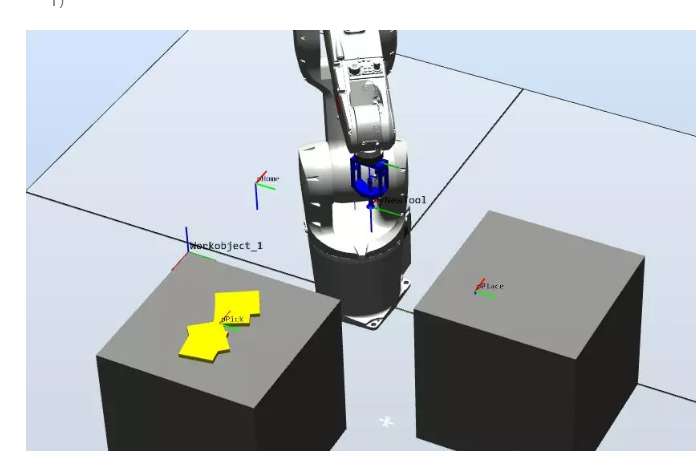

1)

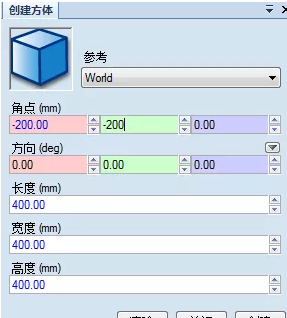

2)建立table和part,注意建立的时候table属性如下
Part属性如下
3) 新建smart组件,把part和桌子拖入,并修改table,去掉可有传感器检测前面的勾
4) 添加组件,
Source用于复制产生新产品,Random_x用于产生x方向的随机数,Random_z用于产生z方向的随机旋转角度
VectorConverter_trans用于把产生的随机平移转换到source的position下
VectorConverter_orient用于把产生的随机旋转转换到source的orientation下
5)设置random_x属性如下,注意单位是米
6)设置random_z属性如下,注意单位是弧度
7)设置属性连接
8)建立信号并连接
9)为了把随机产生的数据发给机器人,新建以下组件,converter_x是把想数据发送给模拟量输出ao_x,converter_z是把数据发送给模拟量输出ao_z
10)新建信号并连接
11)设置属性连接
12)*后测试,给一个di_new信号,随机产生part,偏移量在ao_x和ao_z上
